棒镜

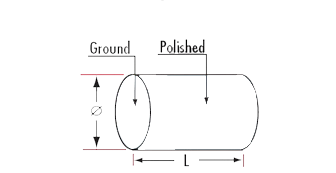

亚特科技的棒镜由高精度光学玻璃或UV熔融石英制成，可在UV，可见光和NIR (近红外) 波长中使用，具有出色的透射率和低色散特性。圆周经过精确抛光，两端都经过研磨，使透镜能够将准直光聚焦成一条线，类似于柱面透镜的功能。这些透镜广泛用于激光束整形，工业激光扫描，生物医学成像和其他高精度光学系统。凭借出色的光学性能和稳定性，亚特科技的棒镜是研究、工业和医疗光学设备应用的理想选择。

 发送请求

产品

棒镜概述

亚特科技的棒镜在高功率激光系统和同步加速器光束线中是必不可少的，在苛刻的条件下提供出色的性能。这些透镜在其横截面上具有抛物线形的折射率，对光束表现出自聚焦效应，使其成为光纤准直光学系统的理想选择。随着对高精度光学元件的要求不断提高，特别是高功率激光腔和长距离干涉仪，亚特科技确保其棒状透镜为先进的测试仪器和设备提供卓越的质量和稳定性。

这些镜片由高质量的光学玻璃和紫外熔融石英基板制成，可在紫外、可见光和近红外波长范围内提供出色的透射率，非常适合用于研究和工业应用。


棒镜的规格

材料	UV熔融石英光学玻璃
直径	2mm ~ 20mm +/-0.1mm
长度	3mm ~ 12mm +/-0.2mm
通光孔径	> 直径周长的85%) * 10mm长度
表面质量	20/10划痕/挖掘
表面图	1wave irr
斜角边缘	45度 +/-15度最大斜角 = 0.5mm
涂层	以780nm为中心的MgF2硬涂层

棒镜的特点

光束整形: 它们将准直点光源转换为线焦点，非常适合条形码扫描、线性探测器和全息照明等应用。
可调节的图像尺寸: 它们在不改变宽度的情况下调节图像高度，为光学设计提供灵活性。
自聚焦效应: 抛物线折射率增强光束聚焦，有利于激光和干涉仪等高精度系统。
材料种类: 由光学玻璃或紫外线熔融石英制成，它们可透射紫外线，可见光和近红外光，使其用途广泛。
高功率能力: 适用于高功率激光器和同步加速器光束线，在高能量下保持性能。
精度和稳定性: 专为高精度系统设计，提供稳定、一致的性能。
紧凑耐用: 其紧凑坚固的设计使其适用于空间有限或恶劣的环境。

棒镜的产品目录

类型编号	直径 (mm)	长度 (mm)
AT-R-1.5x3	1.5	3
AT-R-1.5x3.3	1.5	3.3
AT-R-1.5x6	1.5	6
AT-R-1.5x9	1.5	9
AT-R-1.6x3.8	1.6	3.8
AT-R-1.8x9	1.8	9
AT-R-2x6	2	6
AT-R-2x8	2	8
AT-R-2.5x7	2.5	7
AT-R-3x4.3	3	4.3
AT-R-3x12	3	7
AT-R-3x8	3	8
AT-R-3x9	3	12
AT-R-4x6	4	6
AT-R-4x12	4	12
