偏振棱镜 (PBS)

偏振棱镜的概述

偏振棱镜的组成: 通常是通过粘合或光学接触两个直角棱镜的斜边，并在斜边上施加偏振分束膜来制成。入射光中的P偏振光被透射，而S偏振光被反射。抗反射涂层通常施加到光束的所有入射和出射表面。

偏振棱镜的特点

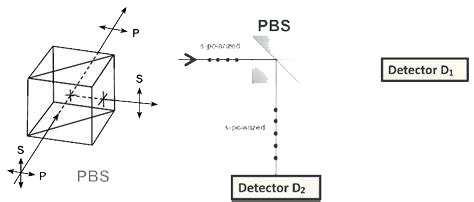

偏振分束器将入射光分成两个正交偏振分量:

• 透射光 (T): p偏振

• 反射光 (R): s偏振

工作机制:
当光通过直角棱镜的斜边面垂直进入直角棱镜时，嵌入的多层涂层在介电界面处引起布鲁斯特角折射

通过优化的薄膜设计:

由于布鲁斯特角条件，p偏振光经历近零反射损失 (透射率> 90%)

s偏振光在多个涂层上进行累积反射，实现> 99.5% 的反射率

入射光要求:

无偏振限制: 自然光和预偏振光都可以有效地分为正交分量

偏振棱镜的规格

偏振棱镜的产品列表

偏振棱镜的应用

1.多光子成像

光学隔离: PBS与四分之一波片 (QWP) 组合创建光学隔离器以控制光传播路径。这种设置将线偏振光转换为圆偏振光，防止背反射干扰成像系统。

强度调制: 通过将PBS与半波片 (HWP) 集成在一起，旋转HWP可以调节入射光的偏振角，从而可以精确控制光强度和功率输出。

2.激光干涉测量法

光束分离和干涉: 在迈克尔逊干涉仪中，PBS将激光分成两个正交偏振光束 (P和S)。一个光束反射离开固定的反射镜，而另一个反射离开移动的反射镜。这些光束的重组产生具有90 ° 相移的干涉图案，从而允许通过光电探测器精确测量位移。

外差干涉测量: PBS分离双频激光束，用于需要多普勒频移检测的应用，提高航空航天和精密制造中的测量精度。

3.光学仪器

数控机床中的误差校正: 基于PBS的干涉仪对于校准数控机床至关重要，可确保微米级p通过检测机械偏差的精度。

3D成像: 在立体显示器中，PBS分离左/右眼通道的正交P/S偏振光，与偏光眼镜配对时可实现沉浸式3D效果。

4.宽带和窄带应用

宽带PBS (420-1600 nm): 适用于需要宽光谱覆盖的系统，如荧光显微镜和可调谐激光器。这些PBS在宽波长范围内保持高消光比 (>1000:1) 和低吸收损耗。

窄带PBS: 针对特定波长进行了优化 (例如g., 632.8 nm或1700 nm)，这些组件用于波片和光纤系统中，以通过双折射晶体将线性偏振转换为圆偏振 (e.g.,石英或方解石)。
