楔角棱镜

楔角棱镜是一种具有倾斜斜面的光学棱镜，主要用于光学领域的光束控制和偏转。在两侧具有小的倾斜角的情况下，其导致光路朝向较厚的一侧偏转。使用单个楔角棱镜可以使入射光路偏移一定角度; 组合两个楔形棱镜可以起到变形棱镜的作用，主要用于校正激光束。在光学领域，楔形棱镜是一种先进的光路调整装置。两个可旋转的棱镜可以在一定范围 (10°) 内调节出射光束的方向。

 发送请求

产品

楔角棱镜概述

楔角棱镜在激光束控制中起着至关重要的作用。它们可以单独操作，将激光束偏转到特定的角度; 单个棱镜可以将入射光束偏移一个屈光度 (相当于在1米的距离上偏移1厘米)。或者，它们可以配对用于光束偏转。两个楔形棱镜可以用作变形棱镜，校正从激光管输出的椭圆形光束，并在4θ 范围内以不同角度偏转光束。通过单独旋转两个棱镜，可以实现光束整形，通常用于成像应用中不同位置的光束扫描。


楔角棱镜的特点

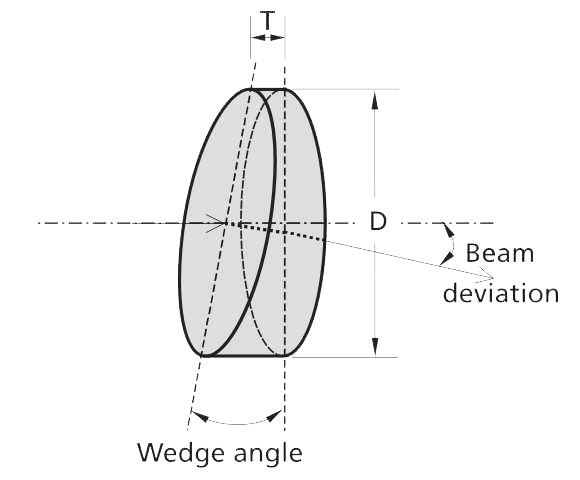

结构特点: 楔角棱镜具有倾斜角度较小的斜面，允许光路向棱镜较厚的一侧偏转。它通常用于光束控制和偏转，使单个楔角棱镜能够将入射光路移动特定角度。

应用特点: 楔角棱镜被视为光学领域中光路调整的理想器件。两个可旋转的楔角棱镜可以在一定范围内 (约10 °) 调节出射光束的方向。在激光技术中，楔角棱镜通常用于校正激光束，实现光束的精确对准和定位。

材料和制造: 楔角棱镜通常由光学玻璃或晶体制成，材料的选择取决于所需的光学性能和应用需求。它们的表面可以进行涂层处理以增强特定的光谱透射率或反射率。

光谱响应: 某些楔角棱镜，例如用于红外光的楔角棱镜，具有特定的光谱传输范围，例如2-12um，使其适用于红外光学系统。

楔形棱镜的规格

材料	熔融石英红外级
尺寸	根据客户的图纸
通光孔径	超过侧面> 90%
楔角公差	± 0.01 °
表面精度	优于 λ/4
表面质量	60/40
涂层	AR涂层或根据客户要求
