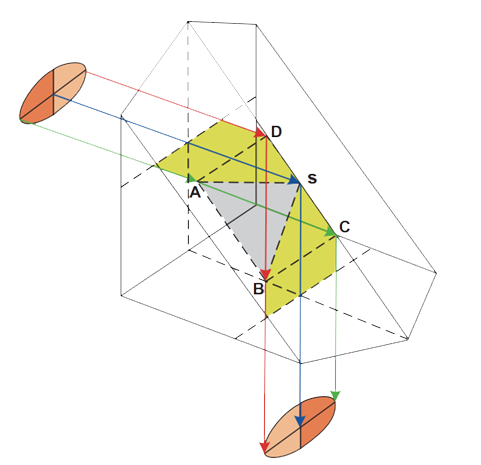

以直角棱镜为基础，通过将斜边分成两个表面并将它们抬高以形成屋顶形状，两个分开的表面相互垂直，我们得到了屋脊棱镜。屋脊直角棱镜的光路如下所示。进入棱镜的光束在屋顶处经历偏转，其在离开棱镜之前交换图像的左侧部分和右侧部分。
屋脊棱镜以其较小的尺寸以及将物镜和目镜对齐在一条直线上的能力而闻名，使其通常用于极其紧凑的双筒望远镜。与波罗棱镜相比，屋脊棱镜有两个主要缺点:
更大的光损失: 屋脊棱镜导致更多的光损失，导致更暗的图像。
更高的装配精度要求: 由于要求更高的精度，制造更加困难，使其更加昂贵。高质量的屋脊棱镜可以与保罗棱镜的性能相匹配，但通常不会超过。
| 材料 | BK7玻璃/UV熔融石英 |
| 尺寸 | 3mm ~ 200mm |
| 尺寸公差 | ± 0.1mm ~ ± 0.05mm |
| 表面质量 | 60/40、40/20、20/10 |
| 表面平整度 | λ/20 - λ/4 |
| 角度公差 | <30arc sec. ~ 5arc min |
| 斜角 | <0.25mm × 45°; |
| 涂层 | 根据定制请求 |
结构特点:
屋脊棱镜由两个相互垂直的反射面组成，称为屋顶表面。这种设计允许屋顶棱镜在不改变光轴方向和主截面中成像方向的情况下增加一次反射，从而将反射总数从奇数变为偶数，满足对象-图像相似性的要求。
光学性能:
光损失: 与波罗棱镜相比，屋顶棱镜经历更大的光损失，导致更暗的图像。
装配精度: 屋脊棱镜要求装配精度高，制造难度大，成本高。
如果您想构建自己的精密光学产品或请求报价，请单击下面两个按钮之一。否则，请填写下面的表格与任何问题或疑虑。
